Notfallsonografie
Abb.23.51 pik:

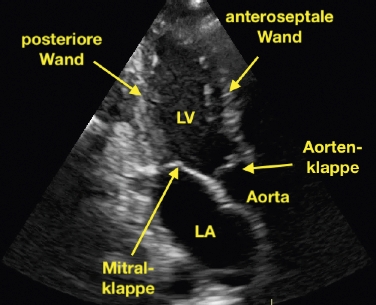

Apikaler 3-Kammer-Blick (3-ch), endsystolisch. Diesen Schnitt erreicht man vom 3-ch aus durch Drehen der Sonde um die eigene Achse um 60° im Gegenuhrzeigersinn. Zu sehen sind vom linken Ventrikel (LV) die posteriore und anteroseptale Wand. Die Mitral- und Aortenklappe sind geschlossen. LA = linker Vorhof, LV = linker Ventrikel.
