Dopplersonografie peripherer Arterien

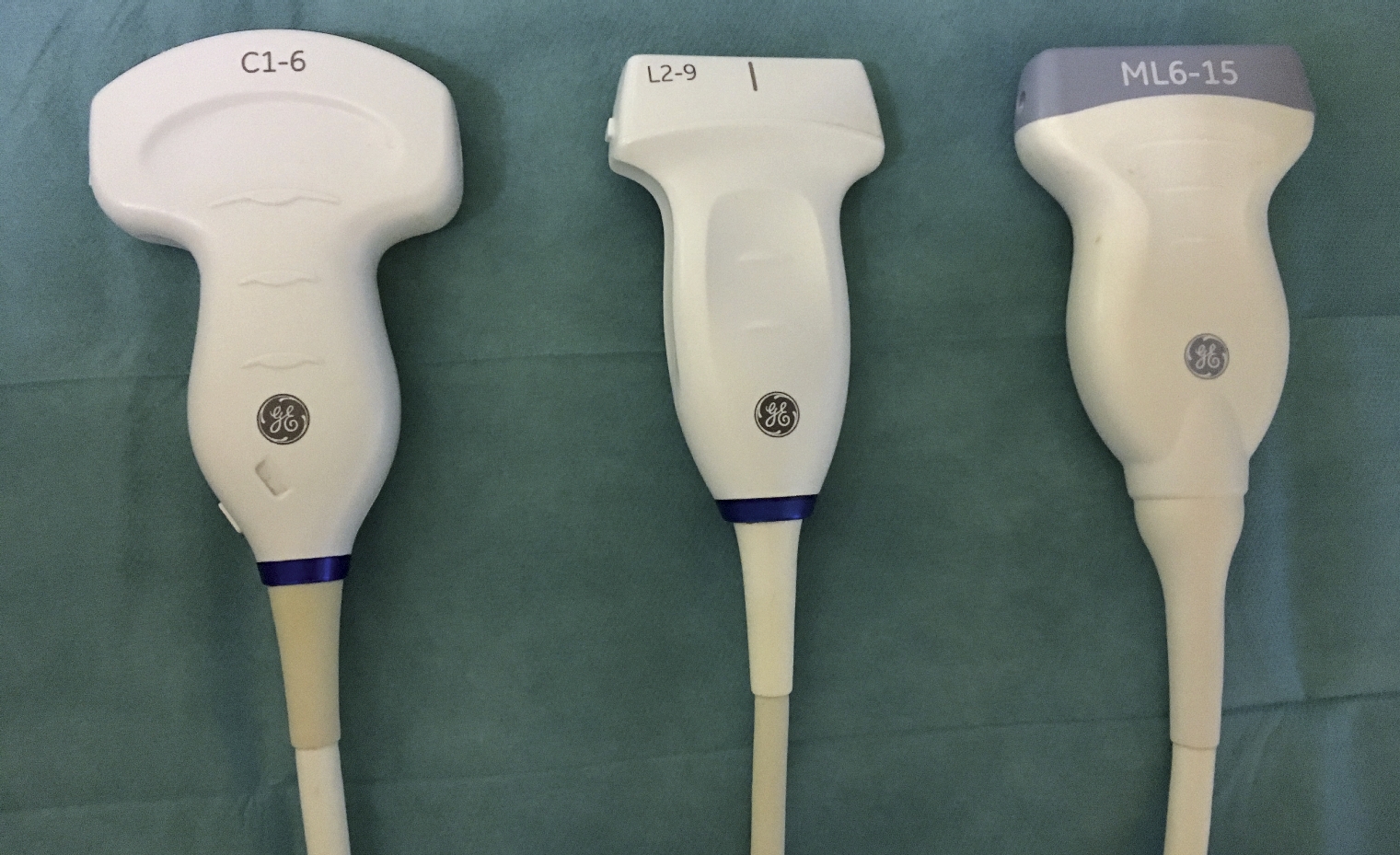

Abb. 22.25:

Transducer für die Beschallung der Extremitätenarterien. Links im Bild: Abdominaltransducer, Curved array C1–6, Frequenzband von 1–6 MHz. Für die Beschallung der Aorta abdominalis und der Beckengefäße geeignet. Bildmitte: L2–9. Frequenzband von 2–9 MHz. Arbeitspferd in der Gefäßsonografie. Verwendbar für die Halsgefäße, Armarterien und Armvenen, Beinarterien und Beinvenen. Gute Auflösung und ausreichende Eindringtiefe für die oben genannten Gefäßprovinzen. Rechts im Bild: ML 6–15. Linearer Matrixtransducer mit einer Frequenz von 6–15 MHz für die Beschallung der Fuß- und Handarterien, Unterarmarterien, eventuell bei sehr schlanken Unterschenkeln für die Unterschenkelgefäße geeignet.
