Dopplersonografie peripherer Arterien

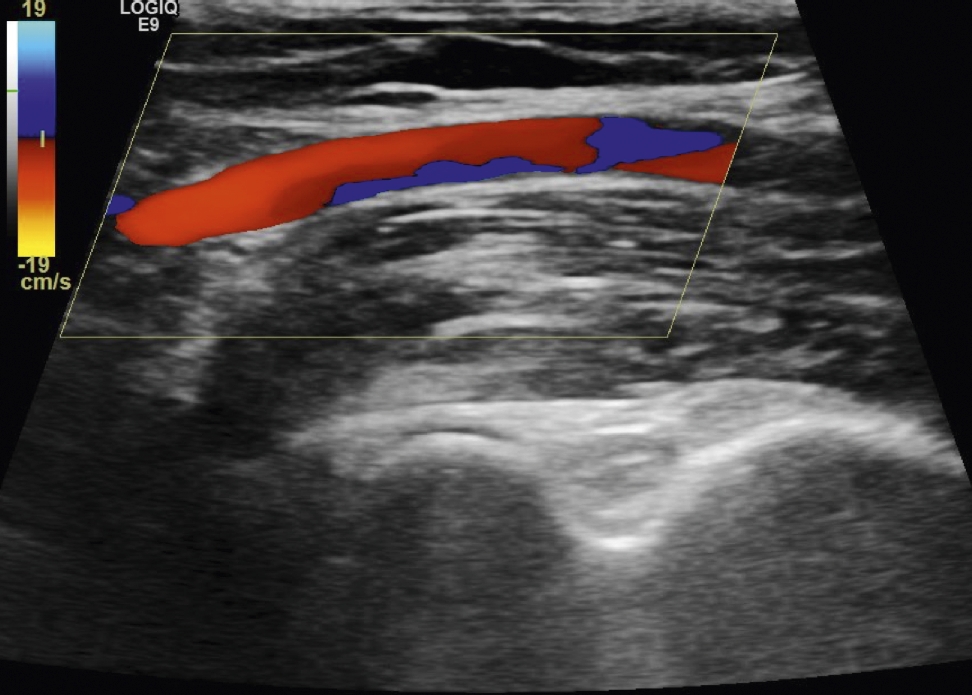

Abb. 22.19 a:

Distale A. brachialis (A. cubitalis).

(a) Längsschnitt im Farbdoppler. Distale A. brachialis rot kodiert (Fluss vom Schallkopf weg). Im Gefäß dunkelblaue Anteile mit schwarzer Umrandung, dies bedeutet Rückstrom. Wir haben ja an einer Extremitätenarterie eine mehrphasische Kurve mit Vorwärts- und Rückstrom; hier ist am Farbbild gerade die Phase der Stromumkehr erfasst.

(b) Spektralkurve der distalen A. brachialis. Triphasische Welle mit einer systolischen Spitzengeschwindigkeit (PSV) von 51,7 cm/s und einem PI von 5,89.

(c) Aufzweigung der distalen A. brachialis. Die A. radialis (AR) entspringt aus der distalen A. brachialis (AB) und verläuft nach vorne und radial. Danach setzt der gemeinsame Stamm von A. ulnaris und A. interossea (X) die Verlaufsrichtung der A. brachialis nach distal fort und zweigt sich nach mehreren Zentimetern in die A. ulnaris und interossea auf. Aliasing-Phänomen (Unterabtastung) in der distalen A. brachialis, hellblau mit gelber Umrandung, Ausdruck eines schnelleren Blutflusses oder eines besseren Dopplerwinkels.
