Dopplersonografie peripherer Arterien

Abb. 22.12 a:

A. tibialis posterioris.

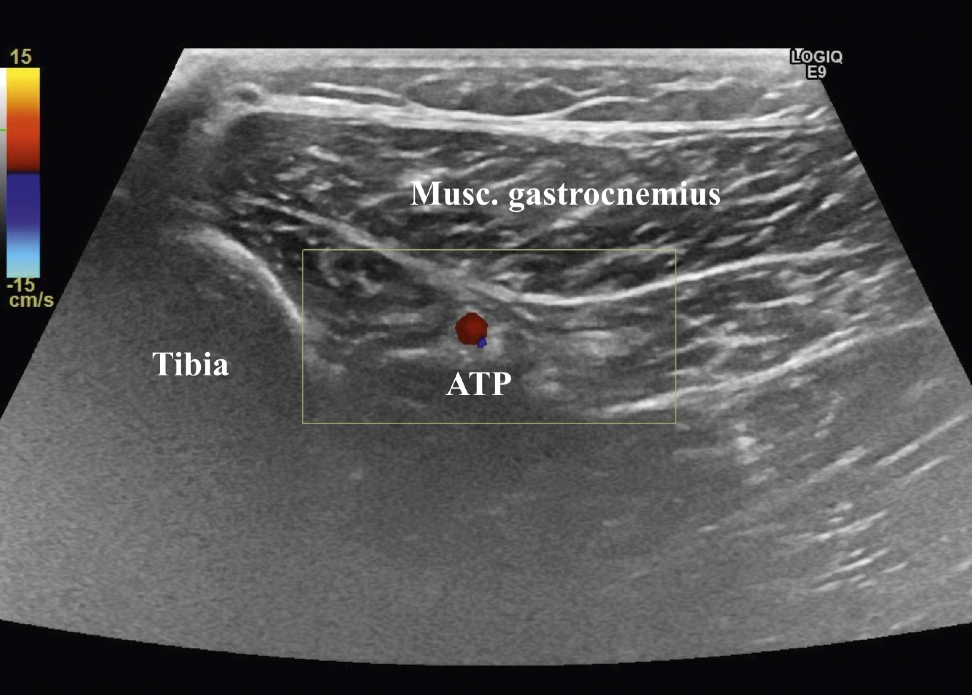

(a) Querschnitt der rechten A. tibialis posterioris (ATP) im Farbdoppler. Beschallung von mediodorsal. Die A. tibialis posterioris liegt, begleitet von den 2 Vv. tibiales posteriores, zwischen oberflächlicher und tiefer Flexorenloge innenseitig, das heißt in der Tiefe angrenzend an den M. gastrocnemius.

(b) Längsschnitt der A. tibialis posterioris (ATP) im Farbdoppler. ATP rot kodiert (Fluss in der Systole auf den Schallkopf zu).

(c) Pulsstromkurve der A. tibialis posterioris (ATP), dreiphasisch, systolische Spitzengeschwindigkeit (PS) 73,7 cm/s, PI 10,58.
