Dopplersonografie peripherer Arterien

Abb. 22.11 b:

A. tibialis anterioris.

(a) Querschnitt der rechten A. tibialis anterioris (ATA) im Farbdoppler. ATA rot kodiert, liegt der Membrana interossea cruris vorne auf (die Faszie zieht von der Tibia zur Fibula). Beschallung von ventrolateral.

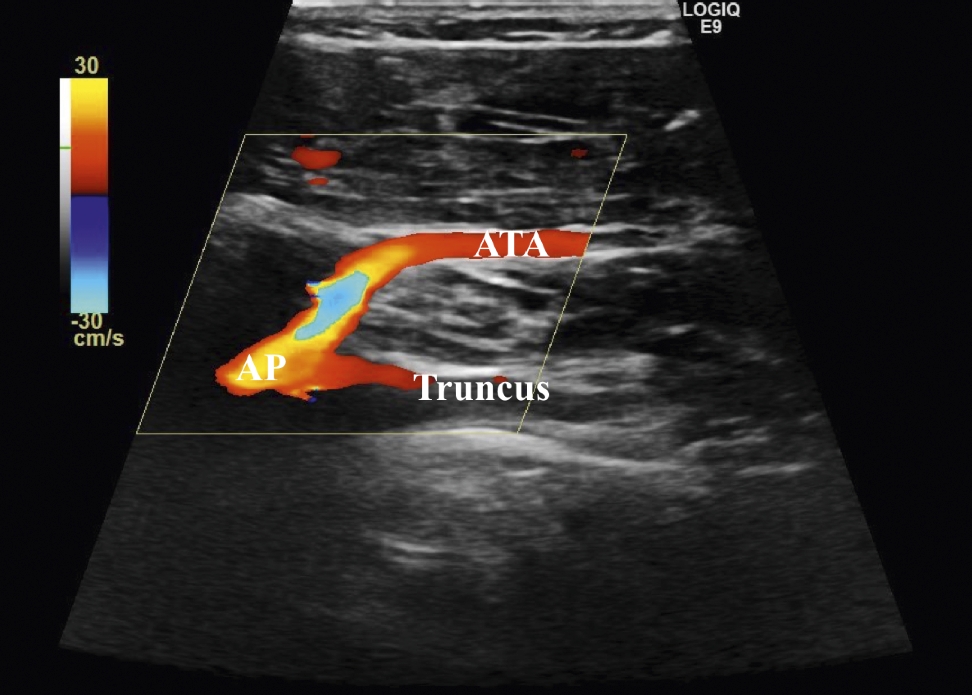

(b) Längsschnitt der A. tibialis anterioris (ATA) am Abgang im Farbdoppler. Aliasing-Zone im Abgang der A. tibialis anterioris (hellblau mit gelber Berandung). Im Bereich der Aliasing-Zone ist die gewählte obere Grenzfrequenz von 30 cm/s (Farbbalken links im Bild) überschritten. Die Arterie verläuft am Abgang steil zur Oberfläche hin, danach parallel zur Hautoberfläche. Der Truncus tibiofibularis setzt den Verlauf der A. poplitea (AP) fort.

(c) A. tibialis anterioris (ATA) im mittleren Verlauf im Längsschnitt und Farbdoppler, rot kodiert, der Fluss ist auf den Transducer zu (bzw. zur gekippten Farbbox) gerichtet.

(d) Pulsstromkurve der A. tibialis anterioris (ATA), vierphasisch, systolische Spitzengeschwindigkeit (PS) 57,7 cm/s, PI 15,34. Die A. tibialis anterioris ist blau kodiert, das Farbbild erfasst die frühe Diastole (Fluss vom Transducer/von der Farbbox weg).
