Dopplersonografie peripherer Arterien

Abb. 22.10 b:

Aufzweigung der poplitea.

(a) Aufzweigung der A. poplitea (AP) im Längsschnitt und Farbdoppler. Der Truncus tibiofibularis behält die Verlaufsrichtung der A. poplitea bei, die A. tibialis anterioris (ATA) verläuft nach vorne. Alle Gefäße rot kodiert, Fluss vom Transducer (bzw. der gekippten Farbbox) weg. Gelbe Kodierung bedeutet schnelleren Fluss (meist durch „besseren“ Dopplerwinkel bedingt).

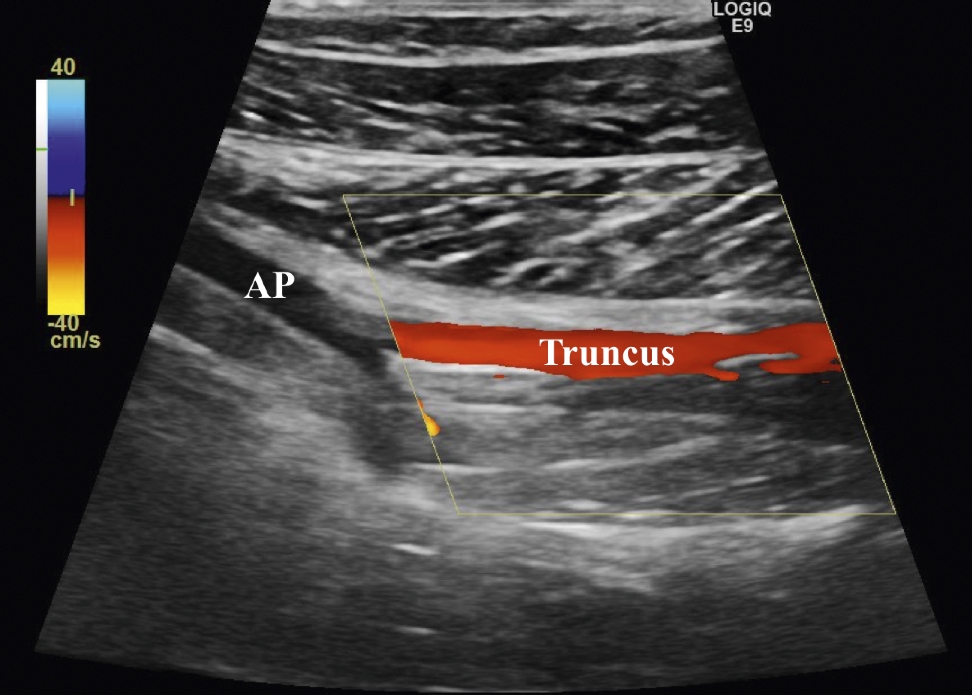

(b) Längsschnitt des Truncus tibiofibularis im Farbdoppler, Beschallung von dorsal in Seitenlage. AP = A. poplitea.

(c) Spektralkurve des Truncus, vierphasisch, systolische Spitzengeschwindigkeit (PSV) 45,5 cm/s.
