Dopplersonografie peripherer Arterien

Abb. 22.5 b:

A. iliaca externa.

(a) Längsschnitt der distalen A. iliaca externa im Dual-Mode (links Graubild, rechts Farbdoppler, Transducer L9). Im Farbdoppler die A. iliaca externa rot kodiert, Fluss in der Systole erfasst, Fluss auf den Transducer zu.

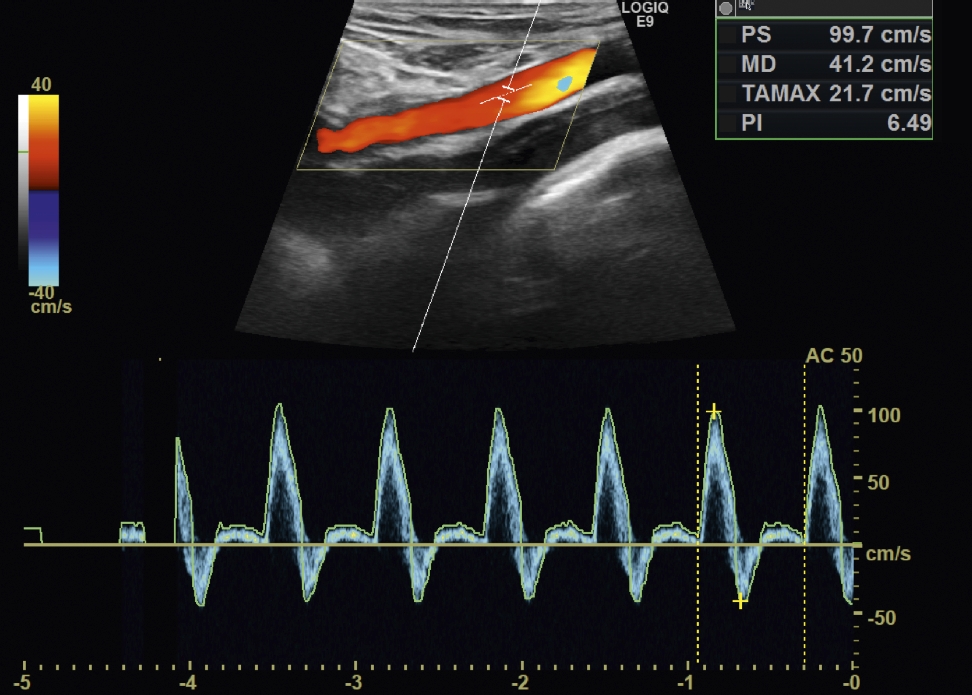

(b) Die distale A. iliaca externa im Längsschnitt, Farbdoppler-Mode und Spektraldoppler. Man sieht das Messvolumen (Sample volume) zentral im Gefäß, korrekte Winkelkorrektur (im Gefäßverlauf, 50° Dopplerwinkel). Rechts oben im Bild wird die systolische Spitzengeschwindigkeit angezeigt (Peak systolic velocity [PSV] 99,7 cm/s). Unten im Bild sieht man die (für eine periphere Arterie) typische triphasische Spektralkurve mit automatischer Messung. Diastolischer Dip (negativ) 41,2 cm/s, Pulsatilitätsindex (PI) 6,49.
