Dopplersonografie peripherer Arterien

Abb. 22.52 b:

Shuntstenose. Cimino-Shunt am rechten Unterarm.

(a) A. subclavia rechts mit monophasischer Kurve, das errechnete Flussvolumen (VolFlow) beträgt 373,7 ml/min.

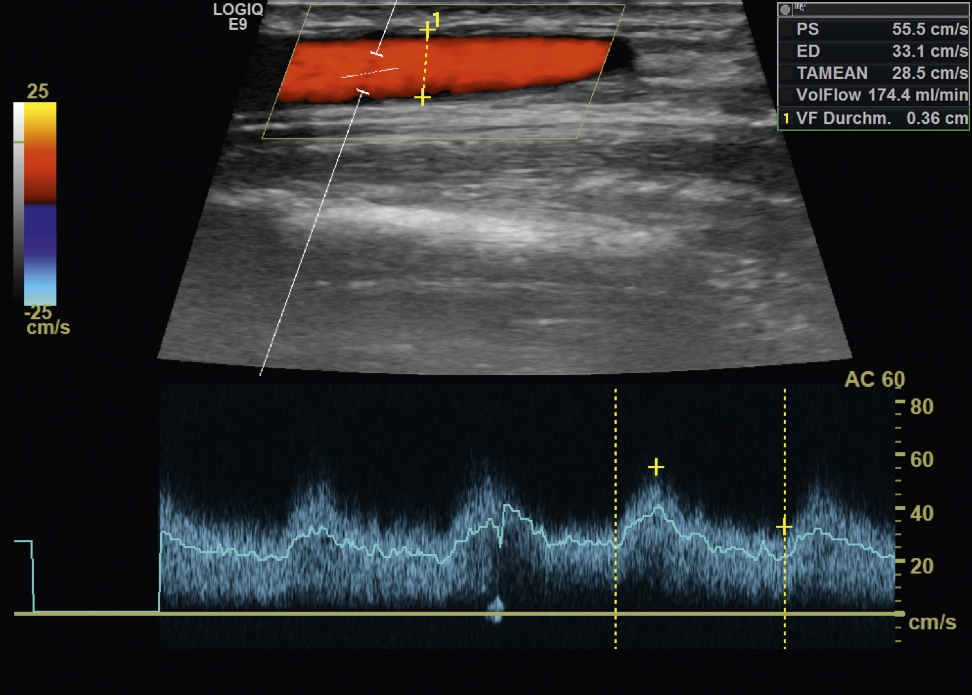

(b) Das errechnete Flussvolumen (VolFlow) in der Shuntvene (V. cephalica) beträgt 174,4 ml/min.

(c) Die Shuntvene zeigt unmittelbar nach der AV-Fistel eine Einengung mit Aliasing im Farbdoppler (hellblau mit weißem Rand). Im Spektraldoppler Jetstrom mit einer systolischen Spitzengeschwindigkeit von 582,8 cm/s und einer Enddiastole von 294,3 cm/s. Sowohl anhand des zu geringen Zustroms an der A. subclavia als auch durch den Jetstrom an der AV-Anastomose und die zu geringe Flussmenge in der Shuntvene ist die Shuntstenose mit konsekutiver Shuntinsuffizienz klar zu erkennen.
