Dopplersonografie peripherer Arterien

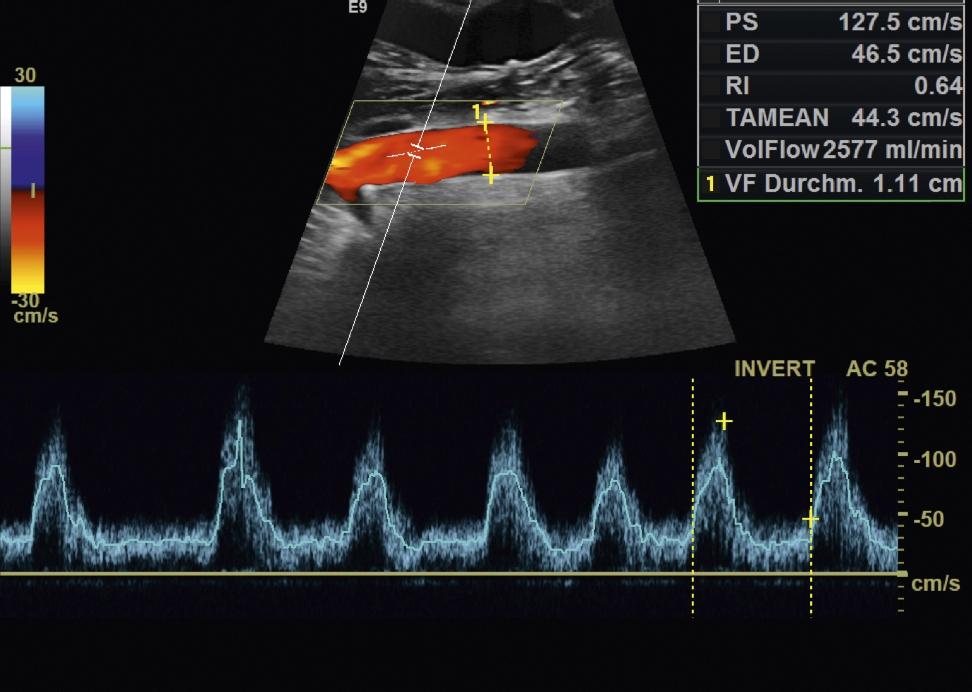

Abb. 22.51 a:

Hypershunt. Cimino-Shunt seit 6 Jahren am rechten Unterarm.

(a) Die Strompulskurve an der A. subclavia rechts entspricht einer Niedrigwiderstandskurve. Systolische Spitzengeschwindigkeit und Enddiastole sind hoch. Das errechnete Flussvolumen (VolFlow) beträgt 2577 ml/min.

(b) Die Shuntvene ist gering wandverstärkt, kaliberkräftig 1,2 cm im Diameter.

(c) Das errechnete Shuntvolumen in der Shuntvene (V. cephalica) beträgt 2123 ml/min. Patient ohne Beschwerden. AV-Anastomose breit offen (nicht dargestellt). Das Shuntvolumen kann auch sehr valide durch die Differenz der Volumenmessungen an der A. subclavia bilateral errechnet werden.
