Dopplersonografie peripherer Arterien

Abb. 22.4 b:

Externe Beckengefäße.

(a) Längsschnitt der Beckengefäße im Graubild (Transducer C1–5). AIE = A. iliaca externa, VIE = V. iliaca externa, Vasa iliaca int = Vasa iliacae internae.

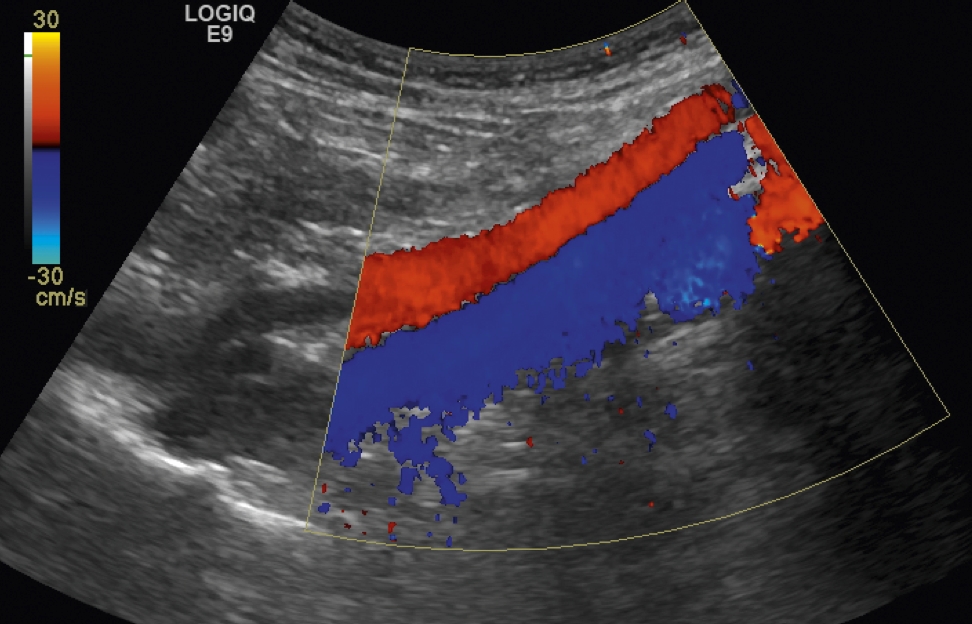

(b) Längsschnitt der Beckengefäße im Farbdoppler (Transducer C 2–5). Vorne (oberflächennah) die A. iliaca externa rot kodiert (fließt auf den Schallkopf zu), hinten die V. iliaca externa blau kodiert (fließt vom Transducer weg).
