Dopplersonografie peripherer Arterien

Abb. 22.41 b:

Okklusion der A. iliaca communis (AIC) links.

(a) Aortengabel im Querschnitt. Die rechte AIC (links im Bild) ist normal rot kodiert, die linke AIC (Pfeil) ist nicht farbkodiert.

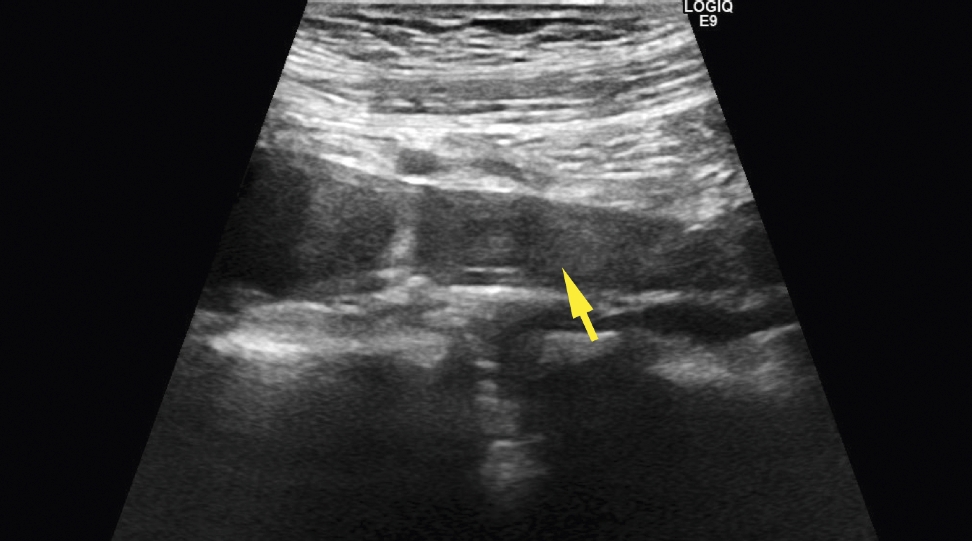

(b) Längsschnitt AIC links im Graubild. Die linke AIC (Pfeil) ist nicht echolos, sondern echoarm.

(c) Querschnitt etwas distal der Aortengabel (Farbdoppler). Die AIC rechts und die V. iliaca communis beidseits sind regulär farbkodiert, die linke AIC (Pfeil) stellt sich ohne Farbkodierung dar.

(d) Doppler-Spektralanalyse am Übergang der linken A. iliaca externa in die A. femoralis communis. Niedrigwiderstandskurve mit sehr hoher Enddiastole und verlangsamter Akzeleration bei verminderter Spitzengeschwindigkeit als Nachweis des vorgeschalteten Verschlusses der AIC. Die hohe Enddiastole ist Ausdruck einer schlechten Kollateralisierung und einer peripheren Vasodilatation.
