Dopplersonografie peripherer Arterien

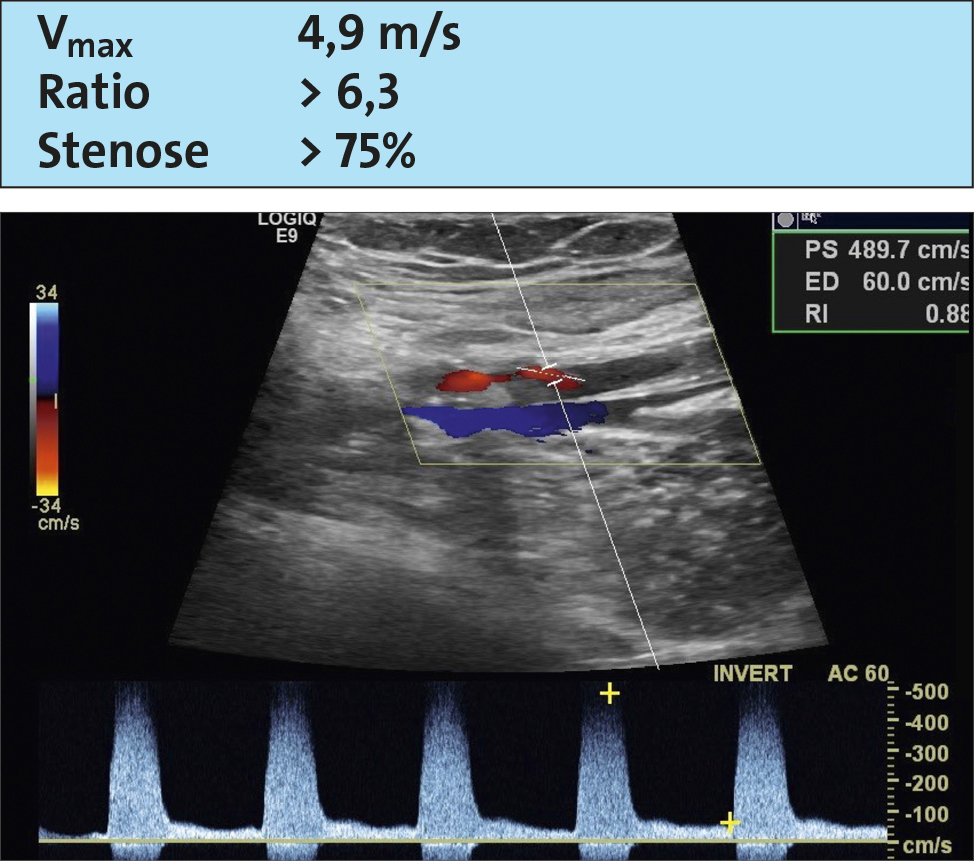

Abb. 22.39 a:

Stenose der A. femoralis superficialis links.

(a) Systolische Spitzengeschwindigkeit im Jetstrom 489,7 cm/s (4,9 m/s), die Winkelkorrektur erfolgte anhand des Strömungsverlaufs. Rückstrom in der Systole (wird unter der Nulllinie angezeigt), auch die enddiastolische Geschwindigkeit ist intrastenotisch auf 60 cm/s angehoben. Stenoseindex 6,3.

(b) Triphasische Kurve an der ipsilateralen A. femoralis communis mit einer systolischen Spitzengeschwindigkeit von 78 cm/s.

(c) Monophasische Kurve an der ipsilateralen A. poplitea mit erniedrigter Spitzengeschwindigkeit und verlangsamter Akzeleration. Stenosegrad > 75%.
