Dopplersonografie peripherer Arterien

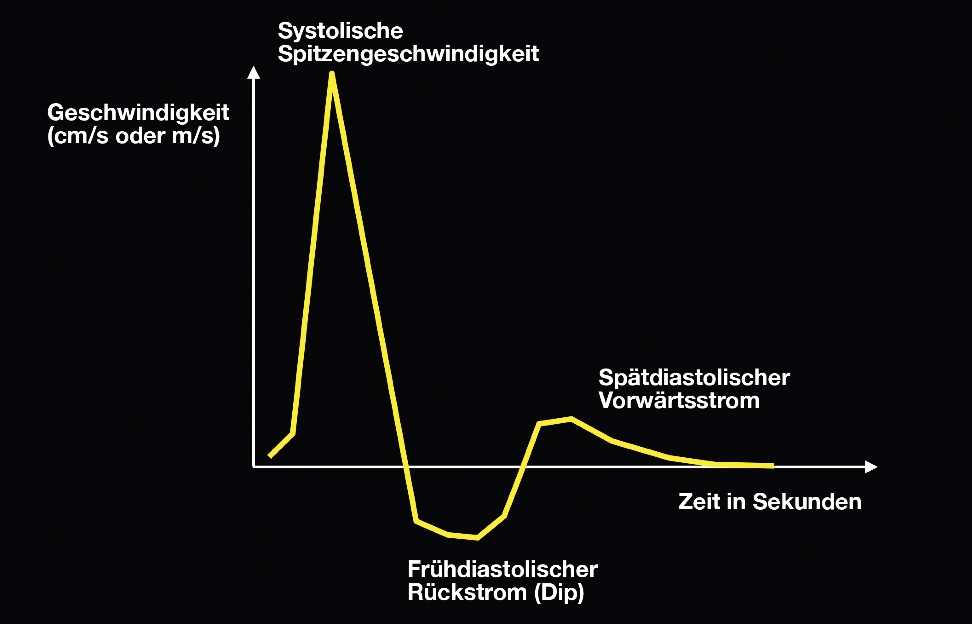

Abb. 22.31:

Normale triphasische Spektralkurve der Extremitätenarterie. Die Kurve zeigt einen sehr raschen (steilen) Anstieg sowie eine systolische Spitzengeschwindigkeit, die je nach Gefäßprovinz variiert (s. Tab. 22.2), einen frühdiastolischen Rückstrom (Dip), der etwa ein Drittel bis ein Fünftel der systolischen Spitze beträgt. Jüngere Patienten bauen in der späten Diastole immer eine 3. positive Welle auf, manchmal eine 4. oder 5. Welle. Der ältere Patient hat üblicherweise eine biphasische Welle (baut also keine 3. Welle mehr auf). Bei vorgeschalteten hämodynamisch wirksamen Stenosen kommt es distal der Stenose zu einem verlangsamten Anstieg der Kurve (die Akzeleration flacht ab), die Kurve ist im Vergleich zur vorgeschalteten niedriger und der negative frühdiastolische Dip fehlt – die Kurve wird monophasisch.
