Farbkodierte Dopplersonografie der Halsgefäße

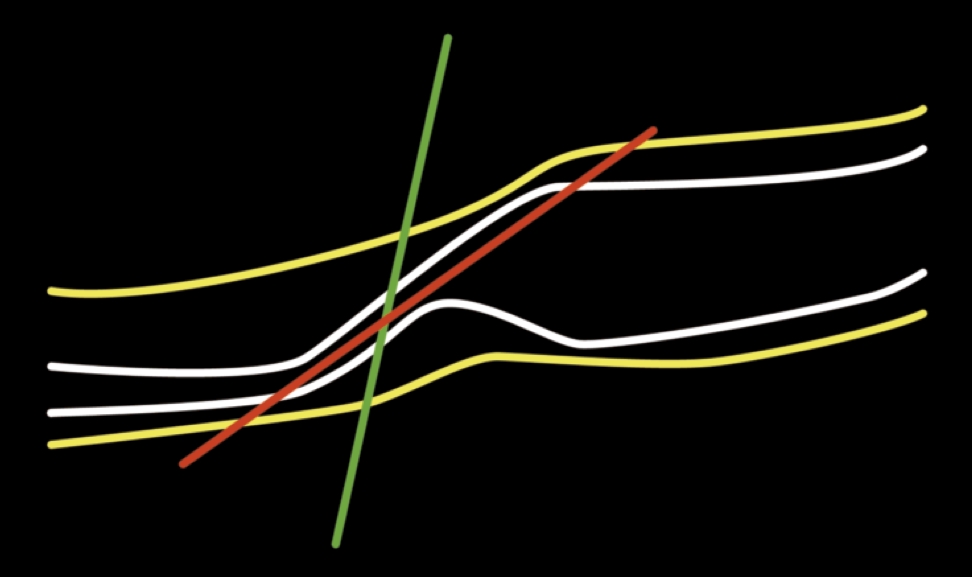

Abb. 20.53 b:

Exakte Winkelkorrektur. Die systolische Spitzengeschwindigkeit ist das Hauptkriterium der Stenosegraduierung, ihre Bestimmung erfordert aber große Sorgfalt in der Winkelkorrektur (anhand der dargestellten Strömung, nicht nur dem Gefäßverlauf folgend.)

(a) Der Strömungsverlauf entspricht der Gefäßlängsachse, die Winkelkorrektur liegt exakt im Gefäßverlauf.

(b) Gefäßlängsachse und Strömungsverlauf im Farbdoppler divergierend, die Winkelkorrektur ist somit im Strömungsverlauf auszurichten (der Strömungsverlauf ist anhand der Aliasing-Zone erkennbar). Falsche Winkelkorrekturen können zu erheblichen Messfehlern bei der Bestimmung der Spitzengeschwindigkeiten führen (insbesondere bei Stenosen).
