Farbkodierte Dopplersonografie der Halsgefäße

Abb. 20.52 d:

Messung der poststenotischen systolischen Spitzengeschwindigkeit (S3-Leitlinie).

(a) Messung im Stenosejet.

(b) Poststenotische Messungen in der Aliasing-Zone, durch Turbulenzen keine laminare Strömung, auch die systolische Spitzengeschwindigkeit ist durch die noch vorhandene Strömungsbeschleunigung unmittelbar nach dem Stenosejet fälschlich zu hoch.

(c) Messung immer noch zu weit proximal, korrespondierend liegt noch eine turbulente Strömung vor.

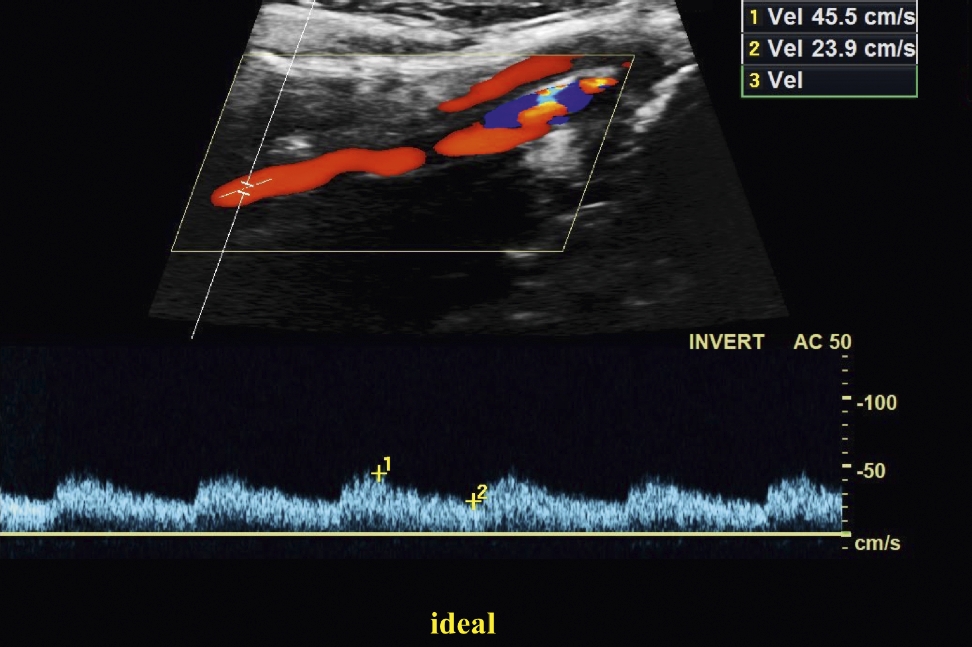

(d) Korrekte Messung weit distal in der A. carotis interna (distal der Aliasing- bzw. Turbulenzzone). Die systolische Spitzengeschwindigkeit ist jetzt erstmals valide zu messen, sie ist im Vergleich zur ipsilateralen A. carotis communis (nicht abgebildet) deutlich erniedrigt (< 50 cm/s). Auch die etwas verlangsamte Akzeleration wird jetzt sichtbar.
