Farbkodierte Dopplersonografie der Halsgefäße

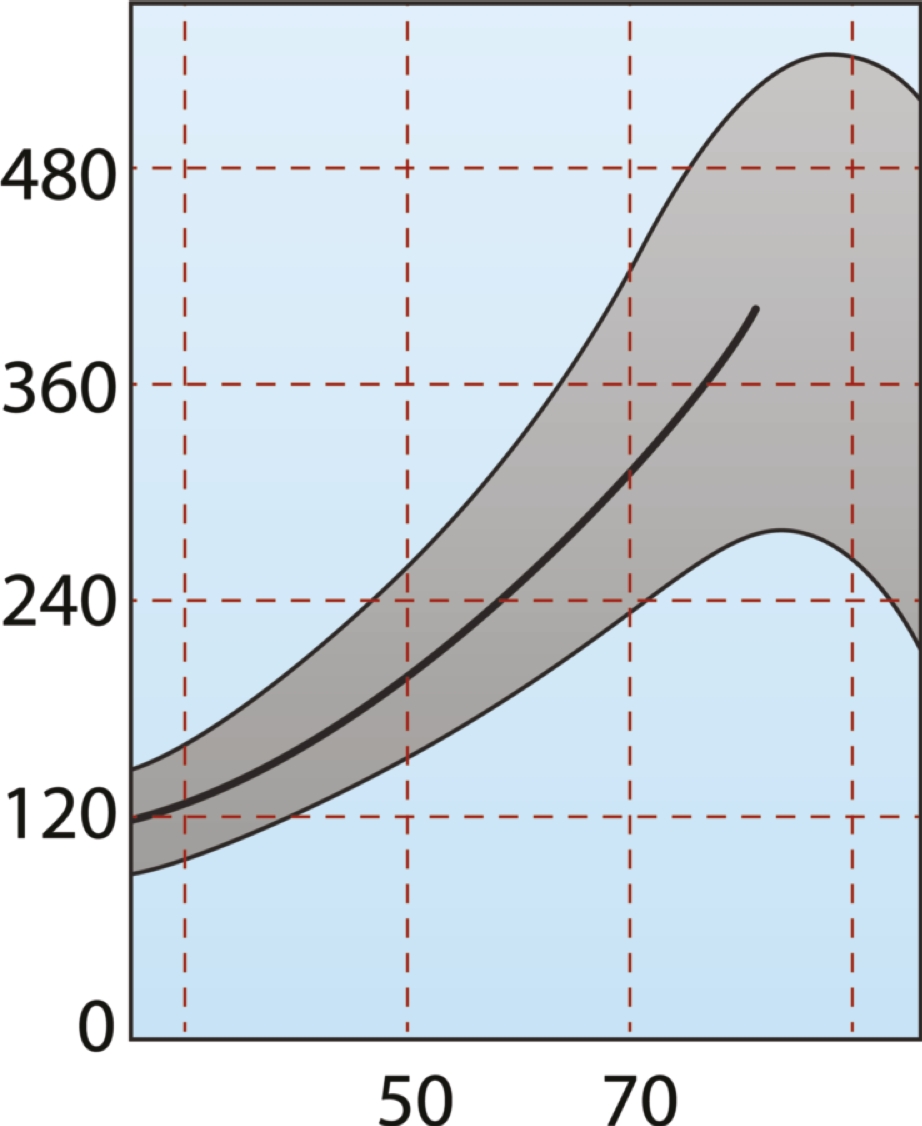

Abb. 20.51:

Abhängigkeit der Spitzengeschwindigkeit der A. carotis interna in Relation zum Stenosegrad (Abszisse: Lumenreduktion in Prozent nach NASCET, Ordinate: systolische Spitzengeschwindigkeit in cm/s). Die untere und obere Hüllkurve zeigen den jeweiligen unteren und oberen Grenzwert, die mittlere Kurve stellt den Mittelwert dar. Für den Stenosegrad 70% nach NASCET liegt der untere Grenzwert bei 230 cm/s, der Mittelwert bei 300 cm/s, der obere Grenzwert etwa bei 420 cm/s. Bei Lumeneinengungen über 95% (subtotale Okklusion oder Pseudookklusion) kommt es wieder zu einem Abfall der PSV auf normale bis subnormale Werte (mod. nach Arning et al. 2010).
