Farbkodierte Dopplersonografie der Halsgefäße

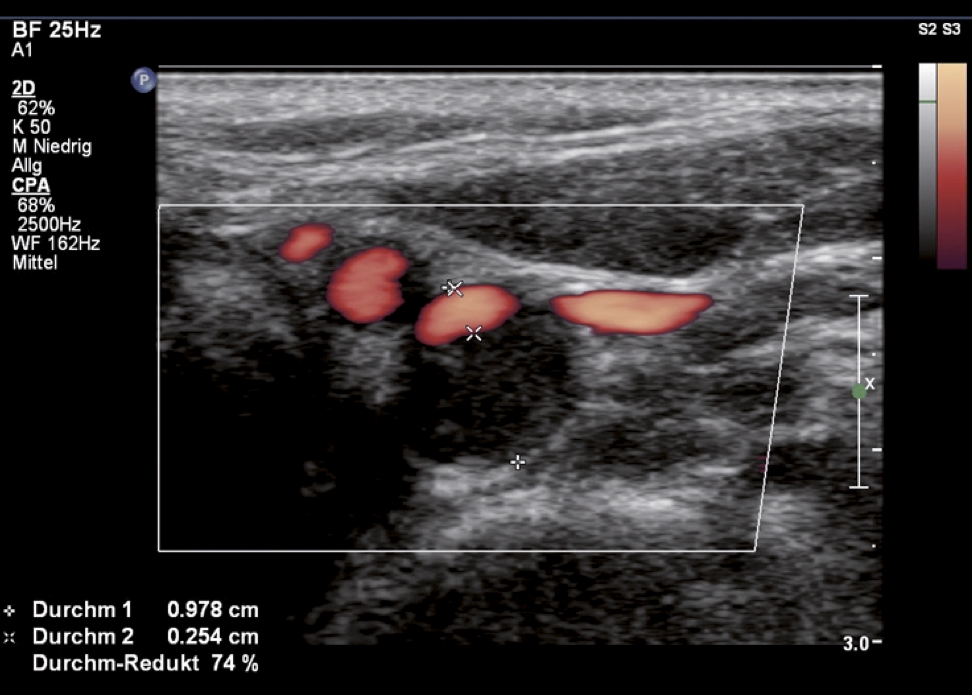

Abb. 20.47 a:

(a) Exzentrische, echoarme Plaque im ACI-Abgang dorsal gelegen, ersichtlich an der Farbaussparung, ventral das farbkodierte, perfundierte Restlumen (Querschnitt im Power-Mode). Die errechnete Lumenreduktion ergibt einen Stenosegrad von 74% (anhand der Durchmesserreduktion). (b) Hier zeigt die errechnete Flächenreduktion einen Einengungsgrad von 86% (Reduktion der Querschnittsfläche). Dieser scheinbare Widerspruch wird durch das Schema in der Abbildung 20.46 skizziert und erläutert.
