Farbkodierte Dopplersonografie der Halsgefäße

Abb. 20.30 d:

Dokumentation Stenosen.

(a) Spektralkurve der A. carotis communis – die systolische Spitzengeschwindigkeit, die enddiastolische Geschwindigkeit und der RI-Wert sollten erfasst sein [SKP 2].

(b) Spektralkurve im Stenosemaximum – die systolische Spitzengeschwindigkeit und die enddiastolische Geschwindigkeit müssen erkennbar sein [SKP 4].

(c) Einschnürung der Farbsäule in der Stenose, im Farb- oder Power-Mode mit Erfassung der Plaque-Charakteristik [SKP 4].

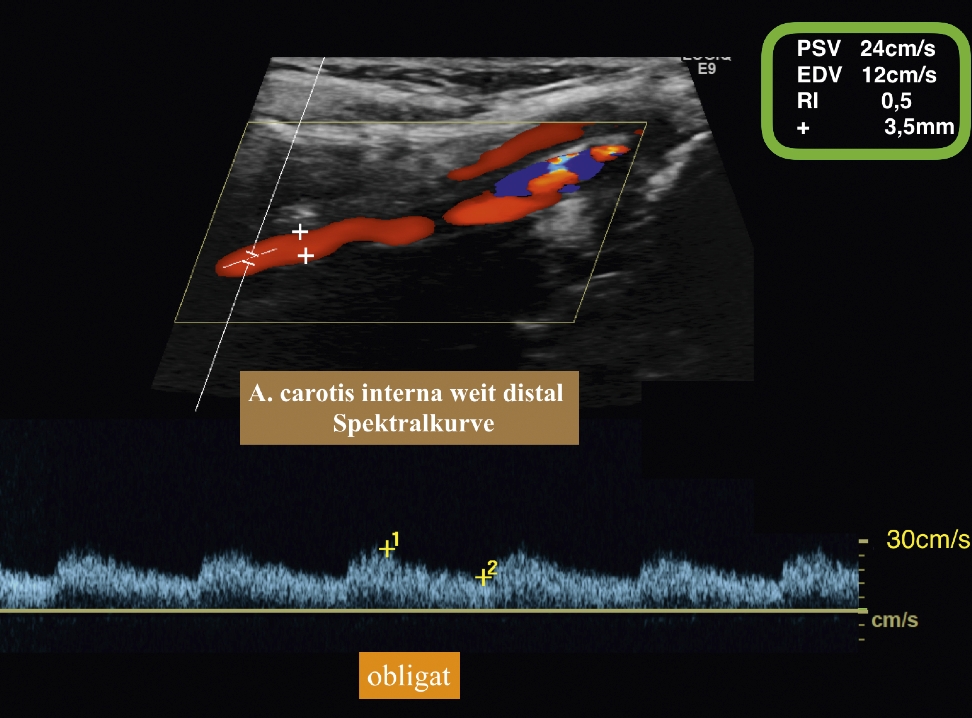

(d) Ableitung der Spektrumkurve an der peripheren A. carotis interna. Die Messung sollte außerhalb der Aliasing-Zone erfolgen, im Bereich der nun wieder vorhandenen laminaren Strömung, mit Angabe der systolischen Spitzengeschwindigkeit (PSV), der enddiastolischen Geschwindigkeit (EDV) und des Resistenzindex (RI) [SKP 4].
