Farbkodierte Dopplersonografie der Halsgefäße

Abb. 20.58 a:

60%-Stenose nach NASCET (S3-Leitlinie).

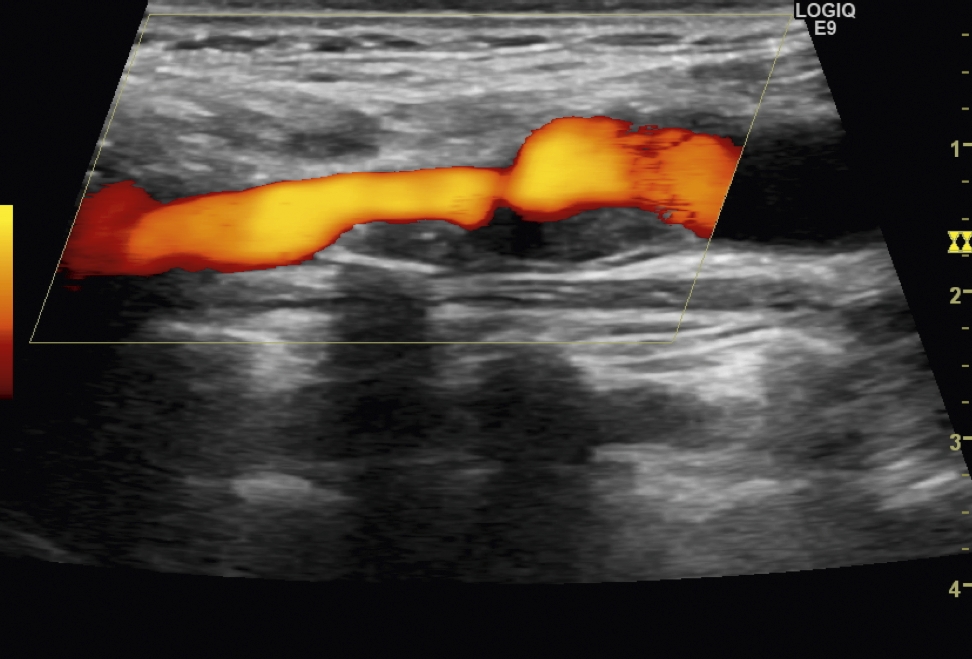

(a) Längsschnitt (Power-Mode) im ACI-Abgang. Mittelstreckige Softplaque dorsal im Karotisbulbus (exzentrisch lokalisiert). Korrelierende Farbaussparung im Bereich der Plaquebildung.

(b) Doppler-Spektralanalyse im Stenosejet. PSV 177cm/s, EDV 82 cm/s.

(c) Doppler-Spektralanalyse an der ipsilateralen A. carotis communis mit einer PSV von 63 cm/s.

(d) Doppler-Spektralanalyse an der ipsilateralen A. carotis interna, weit distal gemessen, die systolische Spitzengeschwindigkeit liegt bei 113 cm/s. Im Abgang der A. carotis interna liegt eine PSV-Erhöhung auf das 3-Fache im Vergleich zur ipsilateralen A. carotis communis vor. Die EDV liegt noch deutlich unter 100 cm/s, poststenotisch liegt keine Reduktion der Spitzengeschwindigkeit an der distalen A. carotis interna vor.
