Farbkodierte Dopplersonografie der Halsgefäße

Abb. 20.57 a:

50%-Stenose nach NASCET (S3-Leitlinie).

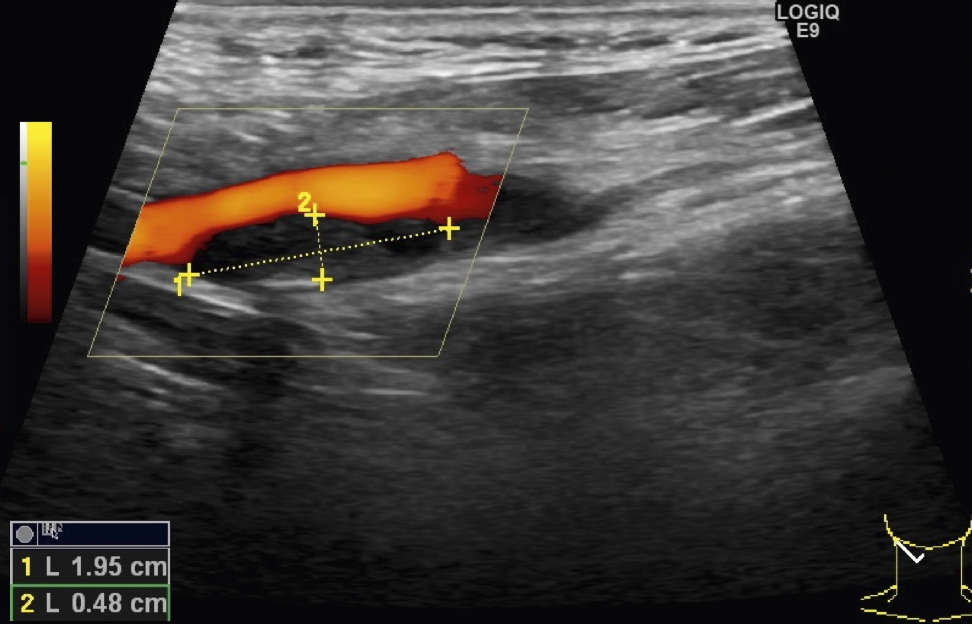

(a) Längsschnitt mit Softplaque dorsal im ACI-Abgang im Power-Mode. Plaquelänge 1,95 cm, Plaquetiefe 0,48 cm.

(b) Identische Plaque wie in a. Farbdoppler mit Aliasing (Unterabtastung) in der Stenose. Die obere Grenzfrequenz ist auf einen Wert von 34 cm/s eingestellt (am Farbbalken links im Bild ersichtlich).

(c) Doppler-Spektralanalyse im ACI-Abgang. PSV-Erhöhung im ACI-Abgang auf 176 cm/s bei laminarer Strömung. Die Enddiastole liegt bei 50 cm/s, die übrigen Werte sind unauffällig.

(d) Doppler-Spektralanalyse der ipsilateralen A. carotis communis, die PSV beträgt 76 cm/s. Somit liegt eine Verdoppelung der PSV im ACI-Abgang vor, die übrigen Werte (vor- und nachgeschaltet) haben sich nicht verändert.
