Farbkodierte Dopplersonografie der Halsgefäße

Abb. 20.56 c:

20–40% Stenose nach NASCET (S3-Leitlinie).

(a) Längsschnitt mit Mixed plaque dorsal im ACI-Abgang. Plaquelänge 1,3 cm, Plaquetiefe 0,46 cm.

(b) Querschnitt. Errechnete Flächenreduktion 76% (lokaler Stenosegrad im Bulbus).

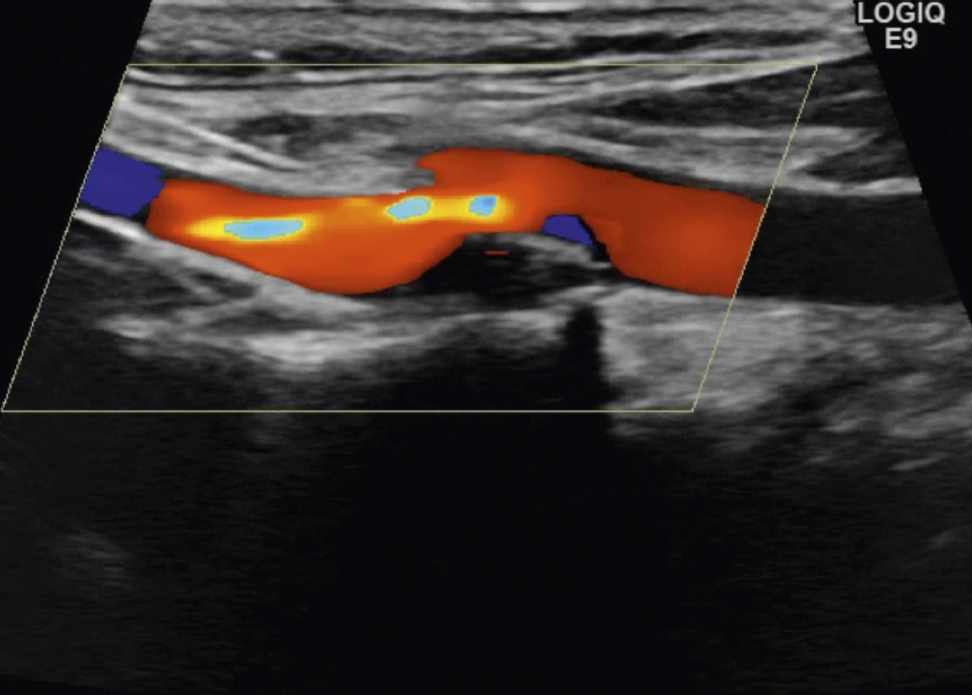

(c) Im Fardoppler geringfügiges Aliasing bei mittlerer PRF (30 cm/s).

(d) Doppler-Spektralanalyse im ACI-Abgang. Geringe PSV-Erhöhung im ACI-Abgang bei laminarer Strömung (94 cm/s).

(e) Doppler-Spektralanalyse an der ipsilateralen A. carotis communis. PSV 76 cm/s. Alle anderen Werte sind unauffällig. Nach den NASCET-Kriterien (S3-Leitlinie) liegt hier eine geringe Veränderung der Hämodynamik vor (aber keine Verdoppelung der PSV wie bei einer 50%igen NASCET-Stenose), somit Stenosegrad 20–40% nach NASCET.
