Thoraxwand, Lunge und Pleura

Abb. 14.4a pik:

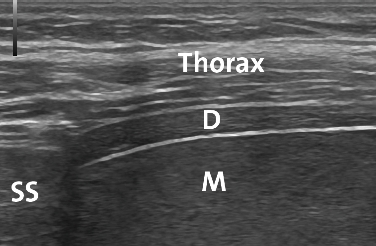

Lungenbasis mit dem wenig echogenen „Muskel Diaphragma“ (D) links.

Die Thoraxwand ist bezeichnet (Thorax). M = Milz, SS = Schallschatten.

Diaphragmahochstand und Phrenikusparese links. Im M-Mode ist die „weiße Diaphragmalinie“ ohne Auf- und Abbewegung (b). L = Leber, MM = M-Mode, Z = Zwerchfell.

Gesunde Gegenseite rechts der identischen Patientin. Die weiße Diaphragmalinie bewegt sich mit der Atmung auf und ab (c). L = Leber, MM = M-Mode, Z = Zwerchfell.
